西爾特編程器的使用流程和方法
我們常見的編程器使用方法我簡單劃分了一下，大致分為5步，西爾特編程器也不例外。從安裝到開始工作到最后停止工作如下面5步，根據品牌的不同，會有小部分工作流程有誤差，但不會相差太多。
第1步：將被燒寫的芯片(如BIOS)按照正確的方向插入燒寫卡座(芯片缺口對卡座的扳手)。
第2步：將配套的電纜分別插入計算機的串口與編程器的通信口。
第3步：打開編程器的電源(電源為12V)，此時中間的電源發光管指示燈亮，表示電源正常。
第4步：運行編程器軟件，這時程序會自動監測通信端口和芯片的類型，接著從編程軟件中，調入提前準備好的被燒寫文件(hex文件)。
第5步：然后開始燒寫，接著編程器開始燒寫程序到芯片中，燒寫完成后，編程器會提示燒寫完成，這時關閉編程器的電源，取下芯片即可

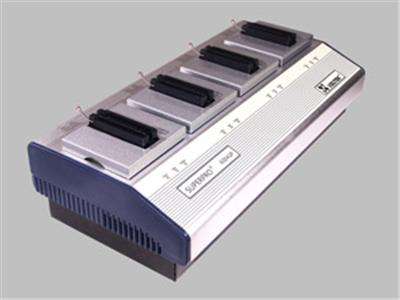

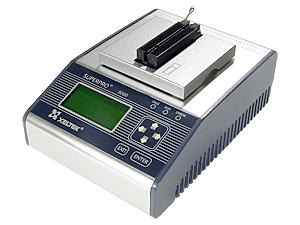

其實不管哪種單片機，廠家都要配套提供編程器（固化程序）、由于廠家很多，芯片很多，不可能一種芯片一個編程器，有些公司研究出通用編程器。市場上常用的編程器如：南京西爾特廠家生產的的SUPERPRO通用編程器，
我就拿西爾特編程器這個品牌進行介紹，我把流程寫的盡量詳細點，跟著步驟操作都可以了解。
1、簡介
SUPERPRO是一種可靠性高，速度快，具有高性能價格比的高級通用編程器系列。SUPERPRO適用于IBM PC 386、486、PENTIUM及其兼容性。其菜單驅動接口軟件使裝入、編輯和保存文件極其方便。支持數十個廠家生產的EPLD、E
（E）PROM、FLASH、BPROM、MCU等數千種可編程器。
2、西爾特編程器的使用
⑴ 按說明書安裝好硬件和軟件
⑵ 編程將器件插入西爾特編程器插座，然后鎖緊。
● 從主顯進入“Device→Select by Manufacturer”或進入“Device→Select by Device”，選擇正確器件。
選Select by MFG…（根據廠家選擇器件）
本菜單提供器件選擇功能，該功能是通過器件選擇對話框來完成的，器件選擇對話框由兩個列表窗口和一個類型選擇組成、用戶在選擇器件時，應首先確定器件類型（Type）。SPIII支持5類器件的編程，這5類器件是： E（E）
PROM BPROM DRAM/SRAM PLD/EPLD MPU/MCU當編程器件的類型確定之后，用戶便可以利用列表窗口進行器件選擇，左邊的列表窗口顯示器件生產廠家（Manufacturer），左邊的列表窗口顯示不同廠家所對應的
器件、選擇一個器件的方法是，先選廠家，后選器件，在對話框的底部，有一個信息欄，其中顯示當前所選器件的廠家名（Manufacturer）、器件（Device Name）、器件類型（Device Type）、芯片容量（Chip Size）、最大
管腳（Max Pin）、編程算法名（Algo Name），可供用戶在選擇器件時參考。
選 Select by Device…根據型號選擇器件
本菜單提供另一種器件選擇方法，即先選器件，后選廠家，其余的選擇方法與上一個菜單相同。
● 進入文件（FILE）菜單，把文件調入緩沖區或者從器件讀入緩沖區。
● 進入緩沖區（Buffer）菜單，檢查、修改數據文件。（非必要步驟）。
● 進入“Device→Function Select”，選擇并執行所需功能。
①、Program編程
將緩沖區內的數據燒寫至芯片。編程過程中或完畢將執行Verify功能，如有錯誤，顯示出錯信息和出錯地址。其他結果則顯示在Message窗口。如果為ROM，當芯片進行編程和校驗時，Address窗口中Current Address窗
口顯示編程地址增加。緩沖區的起始地址和結束地址可以在Address窗口中的Buffer Start和Buffer End輸入行進行修改。Program Address為緩沖區編程開始地址。如果為PLD，當芯片進行編程和校驗時，Address窗口中
CurrentAddress窗口顯示編程地址增加
②、 Read讀
從芯片讀其內容到緩沖區。讀完之后，Environment窗口顯示數據的校驗和。如果芯片是PAL或GAL，Blow count同時顯示計數值。當GAL編程時，將首先檢查其器件電子標簽，如果讀出的廠家名的器件型號與所選的不符，將顯示
錯誤信息，芯片不能編程也不能讀。如果PAL或GAL的安全熔絲斷了，則不管芯片內容是什么，讀出的數據要么全“1”要么全“0”。如果為ROM或單片微控制器，將把起始地址和結束地址中的數據讀入緩沖區。Address窗口中的
Current address將顯示編程地址；Message窗口顯示編程信息。
③ 、Verify 檢驗
本功能對緩沖區內容芯片內容進行比較。如果出現錯誤，顯示錯誤信息和出錯地址。如果為ROM或單片微控制器，將對起始地址和結束地址之間進行比較。Current address顯示比較的地址。
④、 Blank Check 空檢查
本功能讀芯片內容并與空字符比較。如果芯片不空，將顯示不空地址。如果芯片為ROM或單片微控制器，則在指定起始地址和結束地址進行部分空比較。
⑤、 Data Compare 數據比較
本功能僅用于ROM和單片微控制器，功能與Verify相同，但將產生包含芯片數據和緩沖區數據有差異的文件。文件名即為所選擇器件名，.cmp作為擴展名。例如：如果選擇的器件為AMD 27256，則產生的文件為27256。cmp。此文
件可在一般編輯器中瀏覽，它包含了芯片數據與緩沖區數據之間的差異。與Verify功能不同，遇到第一個不同數據，它不會停下來。
⑥、 Auto自動操作
本功能將順序執行一些功能。如果芯片是PAL或GAL，它將執行Erase（擦除），Blank check（空檢查），Program（編程），Verify（校驗）。如果其中任何一個功能由于出現錯誤而中斷，則下面的步驟也不可以執行。如果是
ROM或單片微控制器，它將順序執行blank check，Program和Verify。對87單片微控制器系列，還可進行加密。
⑦ 、Security加密
如果進行了加密編程，插入芯片的數據將不能讀出，對可擦除器件，要進行加密部分編程，必須首先執行Erase功能。不同的器件，此功能的名稱可能不同。如MEM－PROTECT等。含義都一樣。
注意：加密芯片有可能可以通過Blank Check。
⑧、 Encryption Program 加密位表編程
僅用于帶加密位表的單片機。本操作將密碼表編進芯片。加密表的內容可以裝入、保存和編輯。一旦寫入密碼數據，緩沖區中的數據就與密碼表中的數據進行“異或”操作，若有錯，將顯示錯誤信息。
注意：對ROM或單片微控制器編程，將顯示以下條目。當前地址和組數也同時顯示出來。
● Chip Start Address芯片起始地址：編程芯片的起始地址。
● Chip End Address芯片結束地址：編程芯片的結束地址。輸入16進制數或地址大于芯片地址的最大值，將顯示錯誤信息。
● Program Start Address緩沖區起始地址：指定編程緩沖區起始地址。
● Buffer Strat Address緩沖區起始地址：指定緩沖區的起始地址。改變這個值，
選擇自動操作后，西爾特編程器就自動執行所有操作，并顯示操作情況。
西爾特編程器還有其它功能，請看說明書使用
